Prototyp Drehzahlsensor
Allgemein

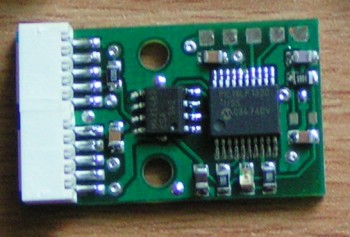

Der Drehzahlsensor basiert auf einem Hall Effekt Sensor.
Die Drehzahlerfassung erfolgt über einen an der Spindel angebrachten Neodymmagneten.
I
Der Prozessor des Drehzahlsensors (PIC18F1220) wertet die Impulse des Hall Sensors aus und berechnet daraus die aktuelle Drehzahl. Diese kann über die serielle Schnittstelle (RS485) ausgelesen werden.
Der Befehlssatz ist mit dem des Magnetmesssensors kompatibel.
Anschluss
|
|
RS485 Bus (Lötpads oder Steckverbinder) 1 - +5V |
Die beiden Steckverbinder bzw. Lötpads sind parallel geschaltet.

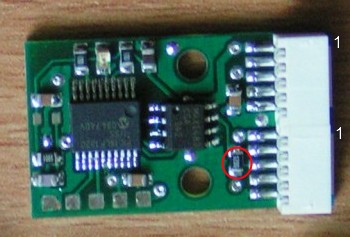

Rot eingekreist ist der Abschlusswiderstand für den RS485 Bus. Ist der Drehzahlsensor nicht der letzte Sensor am Bus muss dieser entfernt werden.
Schutz vor Umwelteinflüssen
Zum Schutz gegen Staub und Schmiermittel sollte der Sensor komplett vergossen werden.
Downloads
- Schaltung und Layout Drehzahlsensor (Eagle 3.55 *.zip)
- Bestückungsplan (gif *.zip)
- Firmware für Drehzahlsensor
!!! Achtung !!! Für die Nutzung der Daten gelten die unter Lizenz zu findenden Regeln. Mit dem Download der Dateien erkenne Sie diese an.
